| Menşe yeri: | Çin |
|---|---|
| Marka adı: | NLD |
| Sertifika: | ISO9001 CE FCC |
| Model numarası: | X8 |
| Min sipariş miktarı: | 2set |
| Fiyat: | Negotible |
| Ambalaj bilgileri: | kutu |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | L / C, T / T, D / P, D / A |
| Yetenek temini: | 100sets / ay |
| İsim: | X8 Güç sistemi | Önerilen yük: | 5~7kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>thrust</i> <b>itme</b>: | 15.3kg | pil: | 6~12S |
| <i>Cont.</i> <b>Devam</b> <i>current</i> <b>akım</b>: | 80A İyi ısı dağılımı | tepe akımı: | 100A İyi ısı dağılımı |
| Vurgulamak: | IPX7 İHA Parçaları,IPX7 Toz Geçirmez İHA Parçaları,Su Geçirmez X8 güç sistemi |
||

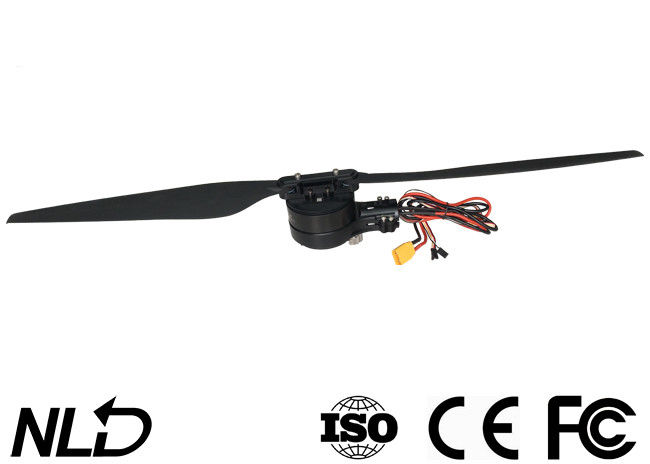

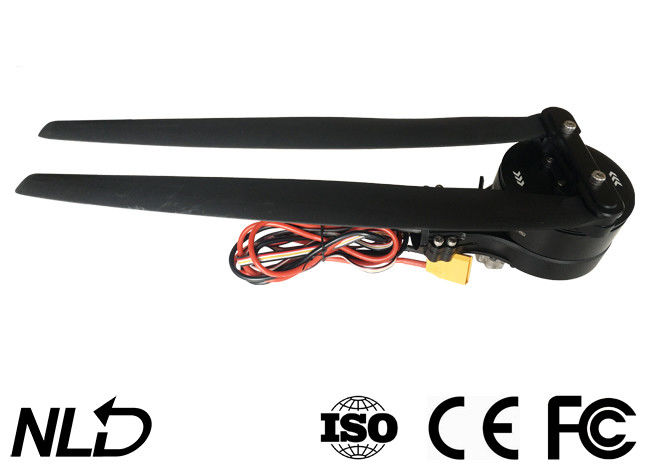

Tarım İHA Drone Yükü için X8 Fırçasız Motor Güç Sistemi 5~7kgs 15,3kgs'ye kadar Su Geçirmez Toz Geçirmez IPX7
Gelişmiş Parametreler
| Gerilim (V) | pervane | Gaz (%) | itme | Amper(A) | Güç (W) | Verimlilik (g/W) |
| 48V(12S LİPO) |
30.5 İnç Katlanabilir Pervane
|
%44 | 3012 | 3.5 | 231.1 | 13.0 |
| %51 | 4009 | 7.1 | 346.9 | 11.6 | ||
| %56 | 5032 | 9.6 | 471.6 | 10.7 | ||
| %60 | 6000 | 12.6 | 615.0 | 9.8 | ||
| %64 | 6978 | 15.8 | 769.7 | 9.1 | ||
| %68 | 8009 | 19.6 | 957.6 | 8.4 | ||
| %72 | 9009 | 23.4 | 1144.1 | 7.9 | ||
| %76 | 9970 | 27.7 | 1350.8 | 7.4 | ||
| %80 | 10984 | 32.4 | 1579.1 | 7.0 | ||
| %84 | 12036 | 37.2 | 1812.5 | 6.6 | ||
| %87 | 12962 | 41.7 | 2031.8 | 6.4 | ||
| %94 | 14954 | 51.7 | 2520.3 | 5.9 | ||
| 100% | 16183 | 60.6 | 2944.2 | 5.5 |
Tanıtım
X8 fırçasız güç sistemi, tarım dronları için 5~7kg (rotor başına) yük taşıyabilen bir güç sistemidir.15,3 kg'a kadar itme sağlayabilir ve 30/35 mm karbon fiber boru kollarıyla eşleşebilir.Su geçirmez ve IPX7 standardına göre toz geçirmez ve yağmur suyuna, böcek ilaçlarına, tuz spreyine, kuma, toza, çamura, kumlu toprağa, yüksek sıcaklığa ve darbeye karşı dayanıklıdır.Ayrıca, FOC ESC & Motor sistemini optimize etmek ve sistemi daha dengeli hale getirmek için kullanılan algoritmayı, açılışta kendini algılama, açılışta anormal voltaj, aşırı akım ve motor kilitleme ve gerçek zamanlı gibi çoklu korumaları içerir. veri çıkış fonksiyonu.
Dikkat
• Drone'nuzu her zaman kalabalıktan, yüksek voltajlı elektrik hatlarından ve engellerden uzak tutunuz, drone'nuzu ilgili güvenlik yönetmeliklerine uygun şekilde uçurunuz.
• Yüksek devirde dönen pervane ve motora asla yaklaşmayın, aksi takdirde yaralanabilirsiniz.
• Kullanmadan önce tüm parçaların iyi durumda olup olmadığını kontrol edin.Herhangi bir hasarlı parça varsa, lütfen değiştirilmesi için fabrika ile iletişime geçin.
• Her uçuştan önce, parçaların bağlantı vidalarının gevşek olup olmadığını ve motorların yatay olup olmadığını kontrol edin.
• X8 güç sistemi için kolun delik çapı 35 mm'dir, 30 mm'lik boruyu kullanmak istiyorsanız, önce boru adaptörünü (ürün kutusuna dahildir) motor montajındaki çıkıntılı boruya takın.
• LED setinin ışık rengini değiştirebilirsiniz.Bu durumda aydınlatma kapağını sökmeniz ve DIP anahtarlarını buna göre kaydırmanız gerekir.
• Motoru temiz tutmak için her uçuştan sonra temiz su ile durulayabilirsiniz.
Özellikler
| Maks.itme | 15,3kg/Eksen (48V, Deniz Seviyesi) | Önerilen LiPo Pil | 12S LiPo |
| Önerilen Kalkış Ağırlığı | 5-7kg/Eksen(48V,Deniz Seviyesi) | Kombo Ağırlığı | 1040g |
| Su geçirmezlik Derecesi | IPX7 | Çalışma sıcaklığı | -20℃~50℃ |
Motor
| Stator Boyutu | 81*20mm |
| KV Derecelendirmesi | 100KV |
| Karbon Fiber Tüpün OD'si | φ30mm/φ28mm (*Tüp Adaptörü Gerekli olacaktır) |
| Rulman | NSK bilyalı rulman (su geçirmez) |
ESC
| Önerilen LiPo Pil | 6-12S LiPo | PWM Giriş Sinyal Seviyesi | 3.3v/5v |
| Gaz Kelebeği Sinyal Frekansı | 50-500Hz | Çalışma Darbe Genişliği | 1100~1940μs Sabit veya programlanamaz |
| Maks.Giriş gerilimi | 52.2V | Maks.Giriş Akımı | 80 A |
| BEC | yerleşik | Maks.Tepe Akımı | 100A |
| Nozul Montaj Delikleri | φ28.4mm-2*M3 | ||
pervane
Çap×Adım 3090
Ağırlık 180g
Güç Sisteminin Kurulumu
• Tüm güç sistemi fabrikadan çıkmadan montajı yapılmıştır, kullanıma hazırdır ve motor üzerinde yazan dönüş yönüne (CW/CCW) göre doğrudan tarım drone'nuza monte edebilirsiniz.
• Delik çapı (kolun) 35 mm'dir, 30 mm'lik boru kullanmak isterseniz, boru adaptörüne ihtiyaç duyulacaktır.
• (Siyah/Kırmızı/Beyaz) üç renkli kablo, veri çıkışı yapmak ve ESC donanım yazılımını güncellemek içindir, (Beyaz/Siyah) iki renkli kablo, gaz kelebeği sinyal kablosu ve sarı kablo, RPM sinyal çıkış kablosudur.
• Veri sinyali kablosu, gaz kelebeği girişi, gaz kelebeği çıkışı, motor devri, giriş akımı, çıkış akımı, giriş voltajı, kapasitör sıcaklığı, MOS sıcaklığı vb. için çıkış vermek içindir.
• ESC'nin gaz kelebeği aralığı 1100~1940μs olarak sabitlenmiştir.
