| Menşe yeri: | Çin |
|---|---|
| Marka adı: | NLD |
| Sertifika: | ISO9001 CE FCC |
| Model numarası: | X9 |
| Min sipariş miktarı: | 2set |
| Fiyat: | Negotible |
| Ambalaj bilgileri: | kutu |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | L / C, T / T, D / P, D / A |
| Yetenek temini: | 100sets / ay |
| ad: | X9 | Kalkış ağırlığı: | 7~9.5kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks. Alan sayısı</b> <i>Thrust</i> <b>İtme</b>: | 19,2 kg | pil: | 12'ler |
| Maksimum Giriş Akımı: | 120A | Maksimum tepe akımı: | 150A |
| Vurgulamak: | ISO9001 İHA Parçaları,FCC İHA Parçaları,X9 güç sistemi |
||

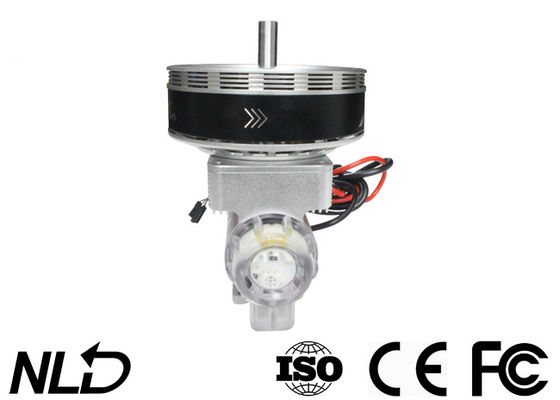

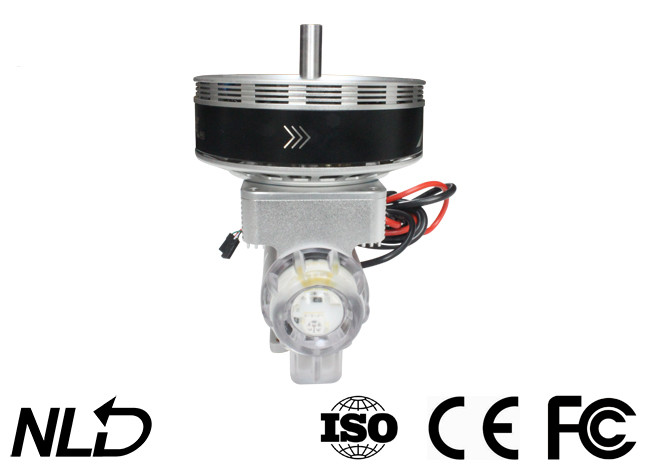

Tarım için X9 Güç Sistemi Drone Kalkış Ağırlığı 7~9.5kgs 19.2kgs'ye kadar Suya ve Toza Dayanıklı
Süper Büyük Yük

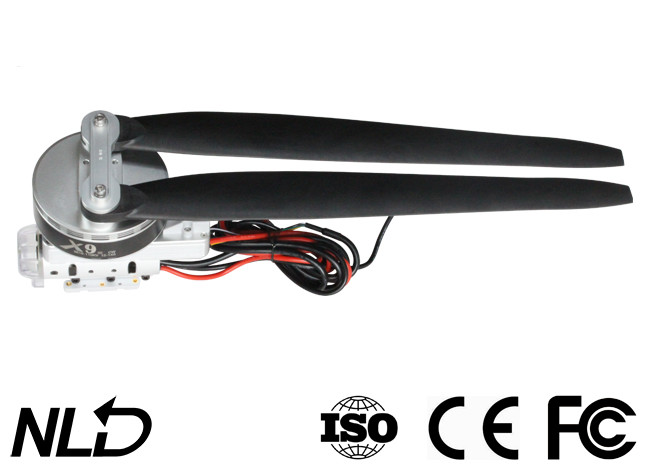

Bir FOC (Alan Yönelimli Kontrol) ESC özelliğine sahip x9B güç sistemi kombinasyonunu 34 inç katlanabilir pervane ile eşleştirirken eksen başına maksimum itme 22,5 kg'a ulaşabilir;bu kombinasyon, 16 kg yüke sahip bir quadcopter gibi (7-9,5 kg/eksen) ağır hizmet tipi dronlar için geçerlidir.
Yardımcı Fonksiyonel Vida Delikleri ve Tel
x9 güç sistemi kombosunun alt kısmındaki ters çevrilmiş vida delikleri (nozulu takmak ve sabitlemek için) ve yerleşik fırçalı santrifüj nozul ESC (tel ile nozula bağlanabilir), daha fazla tarımsal drone için kurulumu kolaylaştırır.
Olağanüstü Isı Yayan ve Darbeye Dayanıklı Tasarım
Daha yüksek bir güç (/giriş) kullanımına izin vermek için ısı iletimi alanını artıran entegre tasarım, motor rotorundaki santrifüj fan ile birleştiğinde, x9B güç sistemi kombinasyonunun çalışmasını daha güvenilir hale getirir.
ESC'nin altındaki darbeye dayanıklı tasarım, motoru ve ESC'yi korumak ve çarpışmaların neden olduğu birleşik hasarı azaltmak için darbeyi emer.
Gelişmiş Parametreler
| Gerilim (V) | pervane | Gaz (%) | itme | Amper(A) | Güç (W) | Hız (RPM) | Verimlilik (g/W) |
| 46V(12S LİPO) |
34 İnç Katlanabilir Pervane
|
%40 | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| %45 | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| %50 | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| %52 | 7923 | 19.1 | 885.0 | 2218 | 8,95 | ||
| %54 | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| %56 | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| %58 | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| %60 | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| %62 | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| %64 | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| %66 | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| %68 | 13004 | 41.0 | 1896,7 | 2818 | 6.86 | ||
| %70 | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| %75 | 15198 | 53,5 | 2470.0 | 3075 | 6.15 | ||
| %80 | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| %90 | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100% | 22994 | 100,8 | 4790.4 | 3697 | 4.80 |
Tanıtım
X9 fırçasız güç sistemi, tarım dronları için 7~9,5 kg (rotor başına) yük taşıyabilen bir güç sistemidir.19,2 kg'a kadar itme gücü sağlayabilir ve 40 mm karbon fiber boru kollarıyla eşleşebilir.Su geçirmez ve IPX7 standardına göre toz geçirmez ve yağmur suyuna, böcek ilaçlarına, tuz spreyine, kuma, toza, çamura, kumlu toprağa, yüksek sıcaklığa ve darbeye karşı dayanıklıdır.Ayrıca, FOC ESC & Motor sistemini optimize etmek ve sistemi daha dengeli hale getirmek için kullanılan algoritmayı, açılışta kendini algılama, açılışta anormal voltaj, aşırı akım ve motor kilitleme ve gerçek zamanlı gibi çoklu korumaları içerir. veri çıkış fonksiyonu.
Dikkat
• Drone'nuzu her zaman kalabalıktan, yüksek voltajlı elektrik hatlarından ve engellerden uzak tutunuz, drone'nuzu ilgili güvenlik yönetmeliklerine uygun olarak uçurunuz.
• Yüksek devirde dönen pervane ve motora asla yaklaşmayın, aksi takdirde yaralanabilirsiniz.
• Kullanmadan önce tüm parçaların iyi durumda olup olmadığını kontrol edin.Herhangi bir hasarlı parça varsa, lütfen değiştirilmesi için fabrika ile iletişime geçin.
• Her uçuştan önce, parçaların bağlantı vidalarının gevşek olup olmadığını ve motorların yatay olup olmadığını kontrol edin.
• X9 güç sistemi için kolun delik çapı 40 mm'dir.
• LED setinin ışık rengini değiştirebilirsiniz.Bu durumda aydınlatma kapağını sökmeniz ve DIP anahtarlarını buna göre kaydırmanız gerekir.
• Motoru temiz tutmak için her uçuştan sonra temiz su ile durulayabilirsiniz.
Özellikler
| Maks.itme | 19.2kg/Eksen (46V, Deniz Seviyesi) | Önerilen LiPo Pil | 12S LiPo |
| Önerilen Kalkış Ağırlığı | 7-9,5kg/Eksen(46V,Deniz Seviyesi) | Kombo Ağırlığı | 1400g |
| Su geçirmezlik Derecesi | IPX7 | Çalışma sıcaklığı | -20℃~55℃ |
Motor
| Stator Boyutu | 96*16mm |
| KV Derecelendirmesi | 110KV |
| Karbon Fiber Tüpün OD'si | φ40mm |
| Rulman | İthal su geçirmez rulman |
ESC
| Önerilen LiPo Pil | 6-12S LiPo | PWM Giriş Sinyal Seviyesi | 3.3v/5v (Uyumlu) |
| Gaz Kelebeği Sinyal Frekansı | 50-500Hz | Çalışma Darbe Genişliği | 1100~1940μs Sabit veya programlanamaz |
| Maks.Giriş gerilimi | 52.2V | Maks.Giriş Akımı | 120A |
| BEC | yerleşik | Maks.Tepe Akımı | 150A |
| Nozul Montaj Delikleri | φ28.4mm-2*M3 | ||
pervane
Çap×Pitch 34.7x11 inç
Güç Sisteminin Kurulumu
• Tüm güç sistemi fabrikadan çıkmadan montajı yapılmıştır, kullanıma hazırdır ve motor üzerinde yazan dönüş yönüne (CW/CCW) göre doğrudan tarım drone'nuza monte edebilirsiniz.
• Delik çapı (kolun) 40 mm'dir.
• (Siyah/Kırmızı/Beyaz) üç renkli kablo, veri çıkışı yapmak ve ESC donanım yazılımını güncellemek içindir, (Beyaz/Siyah) iki renkli kablo, gaz kelebeği sinyal kablosu ve sarı kablo, RPM sinyal çıkış kablosudur.
• Veri sinyali kablosu, gaz kelebeği girişi, gaz kelebeği çıkışı, motor devri, giriş akımı, çıkış akımı, giriş voltajı, kapasitör sıcaklığı, MOS sıcaklığı vb. için çıkış vermek içindir.
• ESC'nin gaz kelebeği aralığı 1100~1940μs olarak sabitlenmiştir.
