| Menşe yeri: | Çin |
|---|---|
| Marka adı: | NLD |
| Sertifika: | ISO9001 CE FCC |
| Model numarası: | X9 Artı |
| Min sipariş miktarı: | 2set |
| Fiyat: | Negotible |
| Ambalaj bilgileri: | kutu |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | L / C, T / T, D / P, D / A |
| Yetenek temini: | 100sets / ay |
| İsim: | X9 Plus Güç ünitesi | Kalkış ağırlığı: | 11~13kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>thrust</i> <b>itme</b>: | 26.5kg | pil: | 14S |
| Maksimum giriş akımı: | 120A | Kombo Ağırlığı: | 1774g |
| Vurgulamak: | IPX7 İHA Ürünleri,IPX7 FCC İHA ürünleri,ISO9001 drone parçaları |
||

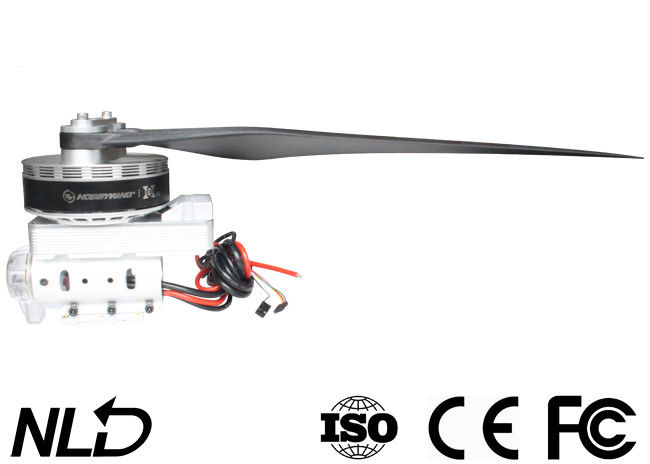

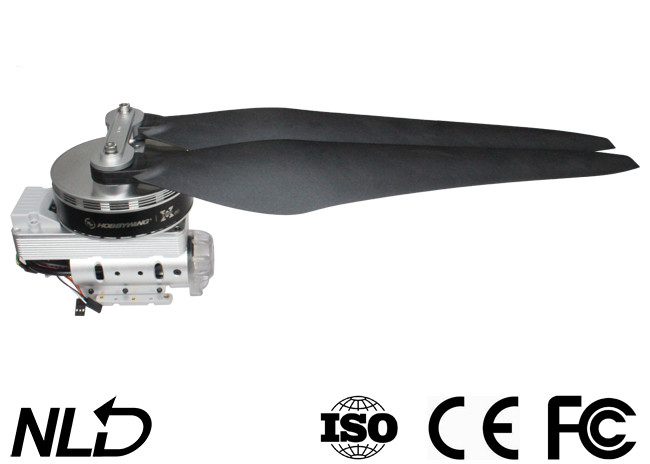

Tarım için X9 Plus/Max Güç Ünitesi Drone Kalkış Ağırlığı 11~15kgs Maks 29kgs Su Geçirmezlik Derecesi IPX7
Koruma Açıklamaları
• Başlangıç Koruması:
ESC, gaz kelebeği girişini artırarak motoru 2 saniye içinde normal şekilde başlatamazsa motoru kapatacaktır.Bu durumda gaz kelebeği çubuğunu en alt konuma geri getirmeniz ve motoru yeniden çalıştırmanız gerekir.(Bu sorunun olası nedenleri: ESC ile motor kabloları arasında zayıf bağlantı/bağlantı kesilmesi, pervanelerin bloke olması vb.)
• Motor Kilitlenme Koruması:
ESC, motora olan çıkışını hemen kesecek ve motorun kilitlendiğini algıladığında motoru yeniden başlatmaya çalışmayacaktır.Bu durumda, önce gaz kelebeğini alt konuma çekmeniz ve ardından hatayı gidermek için yukarı doğru itmeniz ve çıkışı sürdürmek için ESC'yi yeniden başlatmanız gerekir.
• Aşırı Akım Koruması:
ESC, tepe akımı 300A'ya yaklaştığında çıkışını hemen kesecektir.Yalnızca siz kapatıp açtıktan sonra yeniden başlar.
• Gaz Kelebeği Sinyal Kaybı Koruması:
ESC, 0.25 saniyeden fazla bir süre için sinyal kaybı tespit ettiğinde, pervanelerin sürekli yüksek hızlı dönüşünden kaynaklanabilecek daha da büyük bir kaybı önlemek için çıkışı hemen kesecektir.ESC, normal sinyaller alındıktan sonra ilgili çıkışı sürdürecektir.
Özellikler
|
X9 Artı Kalkış Ağırlığı 11~13kg;Maks.26.5kg itme Pil Önerisi 14S LiPo Birleşik Ağırlık 1774g Su geçirmezlik Derecesi IPX7 Çalışma Sıcaklığı -20℃~50℃ |
X9 Maks Kalkış Ağırlığı 12~15kg;Maks.İtme 29kg Pil Önerisi 14S LiPo Birleşik Ağırlık 1970g Su geçirmezlik Derecesi IPX7 Çalışma Sıcaklığı -20℃~55℃ |
Motor
|
X9 Artı KV Derecesi 100KV Stator Boyutu 96x20mm Japonya'dan ithal edilen rulman |
X9 Maks KV Derecesi 100 rpm/V Stator Boyutu 96x26mm Tüp Çapı D40/D45 Japonya'dan ithal edilen rulman |
ESC
|
X9 Artı Önerilen LiPo Pil 6-14S LiPo PWM Giriş Sinyal Seviyesi 3.3V/5V(Uyumlu) Gaz Kelebeği Sinyal Frekansı 50-500Hz Çalışma Darbe Genişliği 1050-1950 Maks.Giriş Voltajı 60.9V Maks.Giriş Akımı (Kısa süreli) 120A BEC Yapısı |
X9 Maks Önerilen LiPo Pil 6-14S LiPo PWM Giriş Sinyal Seviyesi 3.3V/5V(Uyumlu) Gaz Kelebeği Sinyal Frekansı 50-500Hz Çalışma Darbe Genişliği 1050-1950 Maks.Giriş Voltajı 60.9V Maks.Giriş Akımı (Kısa süreli) 150A BEC Yapısı Nozul D28.4mm-2*M3 için Montaj Delikleri |
pervane
|
X9 Artı ÇapxPitch 36x120 inç |
X9 Maks ÇapxPitch 36x120 inç |
Süper Büyük Yük
Eksen başına maksimum itme, 34 inç katlanabilir pervaneli bir FOC (Alan Yönelimli Kontrol) ESC özelliğine sahip x9 Max güç sistemi kombinasyonunu eşleştirirken 29 kg'a ulaşabilir;bu kombinasyon 12-15kg/eksen için geçerlidir.
Yardımcı Fonksiyonel Vida Delikleri ve Tel
x9 Max power system combo'nun alt kısmındaki ters çevrilmiş vida delikleri (nozulu takmak ve sabitlemek için) ve dahili fırçalı santrifüj nozul ESC (tel ile nozula bağlanabilir), daha fazla tarımsal drone için kurulumu kolaylaştırır.
Olağanüstü Isı Yayan ve Darbeye Dayanıklı Tasarım
Daha yüksek bir güç (/giriş) kullanımına izin vermek için ısı iletimi alanını artıran entegre tasarım, motor rotorundaki santrifüj fan ile birleştiğinde, x9B güç sistemi kombinasyonunun çalışmasını daha güvenilir hale getirir.
ESC'nin altındaki darbeye dayanıklı tasarım, motoru ve ESC'yi korumak ve çarpışmaların neden olduğu birleşik hasarı azaltmak için darbeyi emer.
Tanıtım
X9 Max fırçasız güç sistemi, tarım dronları için 12~15 kg (rotor başına) yük taşıyabilen bir güç sistemidir.29 kg'a kadar itme gücü sağlayabilir ve 40/45 mm karbon fiber boru kollarıyla eşleşebilir.Su geçirmez ve IPX7 standardına göre toz geçirmez ve yağmur suyuna, böcek ilaçlarına, tuz spreyine, kuma, toza, çamura, kumlu toprağa, yüksek sıcaklığa ve darbeye karşı dayanıklıdır.Ayrıca, FOC ESC & Motor sistemini optimize etmek ve sistemi daha dengeli hale getirmek için kullanılan algoritmayı, açılışta kendini algılama, açılışta anormal voltaj, aşırı akım ve motor kilitleme ve gerçek zamanlı gibi çoklu korumaları içerir. veri çıkış fonksiyonu.
Dikkat
• Drone'nuzu her zaman kalabalıktan, yüksek voltajlı elektrik hatlarından ve engellerden uzak tutunuz, drone'nuzu ilgili güvenlik yönetmeliklerine uygun olarak uçurunuz.
• Yüksek devirde dönen pervane ve motora asla yaklaşmayın, aksi takdirde yaralanabilirsiniz.
• Kullanmadan önce tüm parçaların iyi durumda olup olmadığını kontrol edin.Herhangi bir hasarlı parça varsa, lütfen değiştirilmesi için fabrika ile iletişime geçin.
• Her uçuştan önce, parçaların bağlantı vidalarının gevşek olup olmadığını ve motorların yatay olup olmadığını kontrol edin.
• X9 Max güç sistemi için kolun delik çapı 40/45 mm'dir.
• LED setinin ışık rengini değiştirebilirsiniz.Bu durumda aydınlatma kapağını sökmeniz ve DIP anahtarlarını buna göre kaydırmanız gerekir.
• Motoru temiz tutmak için her uçuştan sonra temiz su ile durulayabilirsiniz.
Güç Sisteminin Kurulumu
• Tüm güç sistemi fabrikadan çıkmadan montajı yapılmıştır, kullanıma hazırdır ve motor üzerinde yazan dönüş yönüne (CW/CCW) göre doğrudan tarım drone'nuza monte edebilirsiniz.
• Delik çapı (kolun) 40 mm'dir.
• (Siyah/Kırmızı/Beyaz) üç renkli kablo, veri çıkışı yapmak ve ESC donanım yazılımını güncellemek içindir, (Beyaz/Siyah) iki renkli kablo, gaz kelebeği sinyal kablosu ve sarı kablo, RPM sinyal çıkış kablosudur.
• Veri sinyali kablosu, gaz kelebeği girişi, gaz kelebeği çıkışı, motor devri, giriş akımı, çıkış akımı, giriş voltajı, kapasitör sıcaklığı, MOS sıcaklığı vb. için çıkış vermek içindir.
• ESC'nin gaz kelebeği aralığı 1100~1940μs olarak sabitlenmiştir.
