| Menşe yeri: | Çin |
|---|---|
| Marka adı: | NLD |
| Sertifika: | ISO9001 CE FCC |
| Model numarası: | X6-2 |
| Min sipariş miktarı: | 2set |
| Fiyat: | Negotible |
| Ambalaj bilgileri: | kutu |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | L / C, T / T, D / P, D / A |
| Yetenek temini: | 100sets / ay |
| İsim: | X8 Güç sistemi kombinasyonu | Motor: | 100KV 8120 fırçasız motor |
|---|---|---|---|
| pervane: | 2911 | ESC: | Tepe akımı 100A Maks |
| pil: | Önerilen 6~12S | Ağırlık: | 1040g |
| Vurgulamak: | ISO9001 X8 İHA Parçaları,ISO9001 100KV İHA Parçaları,FCC 2911 Pervane |
||

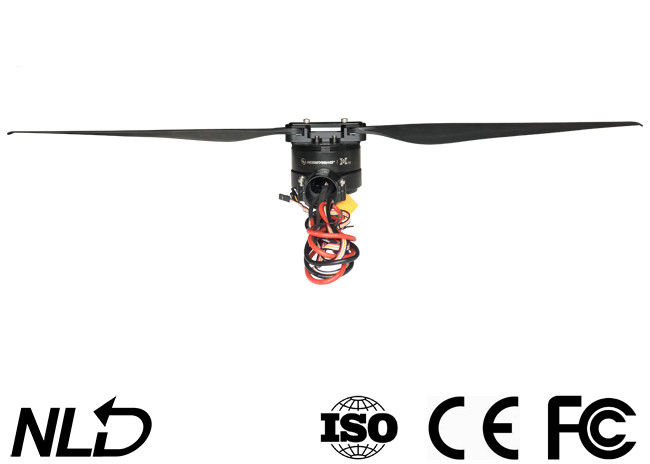

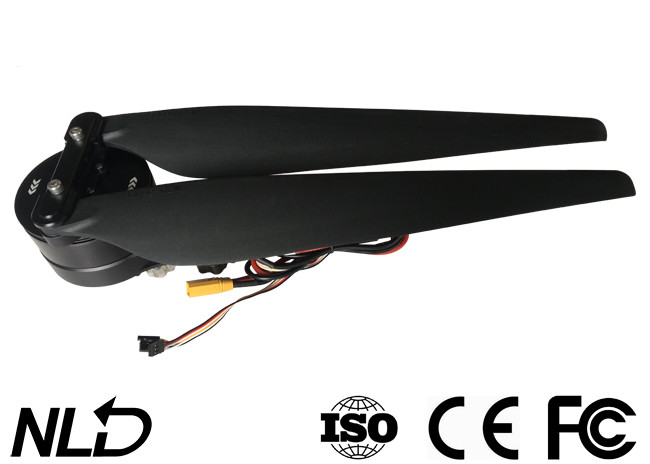

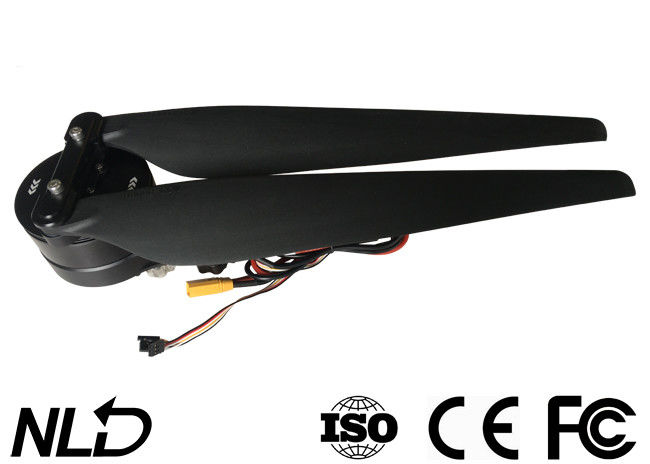

80A ESC ile X8 8120 Fırçasız Motor 100KV, 2911 Pervane, Karbon Fiber Boru Kolu 30/35mm, Ağırlık 1040g
Modüler Tasarım Bakımı Kolay
X8 tahrik sistemi modüler bir tasarıma sahiptir.Hasar gördüğünde, hasarlı parçayı aşağıdaki gibi değiştirebilirsiniz.
bıçaklar (tek veya iki), pervane adaptörü veya entegre güç kombinasyonu (ESC+motor) kolayca ve hızlı bir şekilde.
Düzenli Ürün Yazılımı Güncellemeleri
Ücretsiz
ESC'yi Hobbywing USB LINK yazılımı, bir LCD program kutusu (ürün ayrıca satılır) ve bir dizüstü bilgisayar ile yükseltebilirsiniz.Hobbywing, ESC donanım yazılımını düzenli olarak günceller ve mevcut olduğunda size daha sık yükseltilmiş özellikler sunar.
Süper Darbe Dayanımı
Optimize edilmiş yapı tasarımı ile birleştirilmiş yüksek mukavemetli CNC ile işlenmiş alüminyum alaşımlı çerçeve, motor bileşenlerini etkili bir şekilde korur, motoru gerçekten darbeye dayanıklı hale getirir ve düşme veya çarpmanın neden olduğu yapı deformasyonu/arıza olasılığını büyük ölçüde azaltır.
Entegre ve Kullanıma Hazır Tahrik Sistemi
Motor, ESC, pervane ve motor montajını (opsiyonel 30-28 tüp adaptörü ile 28mm&30mm çaplı karbon fiber kol tüpleriyle uyumludur) bir arada entegre eden X6 tahrik sisteminin montajı ve kullanımı kolaydır.
Not: Katlanabilir 2388 pervane ile tahrik sistemi 3~5 KG (bir hekzakopter için 18~30 KG) yük taşıyabilir.
FOC tabanlı PMSM Algoritması Mükemmel Tahrik Sistemi
ESC, motor ve pervanenin işbirlikçi performansını geliştirmek için optimize edilmiş bir algoritma olan FOC (Sahaya Yönelik Kontrol) tabanlı PMSM (Kalıcı Mıknatıslı Senkron Motor) algoritması, motor-pervaneyi daha dengeli hale getirir ve yüksek stabiliteye sahip bir tahrik sistemi oluşturur, güvenilirlik ve verimlilik.
Not: BLDC motorlarla karşılaştırıldığında, PMSM'nin düşük gürültü, küçük boyut, yüksek güç yoğunluğu, düşük titreşimli tork ve yüksek kontrol hassasiyeti gibi birçok avantajı vardır.
Süper Su Geçirmez
X8 tahrik sistemi, IPX7 standardına göre su geçirmezdir.Yağmur suyu, böcek ilaçları, tuz spreyi, yüksek sıcaklık, kum ve toz gibi neredeyse tüm zorlu çalışma koşullarına (tarımsal uygulamalar için) uygulanabilir.Motor montajının altındaki çıkışlarla birleştirilmiştir.
(not: patentli tasarım), kullanımdan sonra sistemi doğrudan tatlı su ile durulayabilirsiniz.
Yüksek parlaklıkta LED Göstergesi
X8 tahrik sistemi ayrıca yüksek parlaklıkta bir LED göstergesi içerir, açık rengi seçebilir veya devre dışı bırakabilirsiniz.Sistemin çalışma durumu hakkında bilgi verebilir ve herhangi bir anormal sorun oluştuğunda uyarı göndererek sistemin güvenliğini önemli ölçüde artırır.
Yüksek İtki ve Verimli Pervane
Özel yüksek mukavemetli karbon fiberden yapılmış 3090 pervane, sağlam ve hafiftir ve mükemmel tutarlılık ve mükemmel dinamik dengeyi garanti eder.Optimize edilmiş aerodinamik şekil ve benzersiz bıçak ucu tasarımı, motor tarafından benimsenen optimize edilmiş elektromanyetik tasarım ve ESC tarafından uygulanan yüksek verimli FOC (Alan Yönelimli Kontrol) algoritması ile birlikte, tahrik sisteminin yüksek itme gücünü ve verimliliğini garanti eder.
| Motor | 1 | ESC | 1 |
| pervane | 1 takım | Motor Bağlantısı | 1 |
| Vidalar | 1 takım | LED Seti | 1 |
| Tüp Adaptörü | 1 | 30 mm'den 35 mm'ye |
Özellikler
Maks.İtki 15,3kg/Eksen (48V, Deniz Seviyesi)
Önerilen LiPo Pil 12S LiPo
Önerilen Kalkış Ağırlığı 5 kg/Eksen(48V,Deniz Seviyesi)
Kombo Ağırlık 1040g
Su geçirmezlik Derecesi IPX7
Çalışma Sıcaklığı -20℃~65℃
Motor
Stator Boyutu: 81*20mm
KV Derecesi 100KV
Karbon Fiber Tüpün Dış Çapı φ30mm/φ35mm (*Tüp Adaptörü Gerekli olacaktır)
Rulman NSK Rulman (Su Geçirmez)
ESC
| Önerilen LiPo Pil | 6-12S LiPo | PWM Giriş Sinyal Seviyesi | 3.3v/5v (Uyumlu) |
| Gaz Kelebeği Sinyal Frekansı | 50-500Hz | Çalışma Darbe Genişliği | 1100~1940μs |
| Maks.Giriş gerilimi | 52.2V | Maks.Giriş Akımı (Devam) | 80 A (İyi Isı Yayılımı ile) |
| BEC | yerleşik | Maks.Tepe Akımı (10s) | 100 A (İyi Isı Yayılımı ile) |
| Nozul Montaj Delikleri | φ28.4mm-2*M3 | ||
pervane
Çap×Adım 2911
Ağırlık 180g
Tanıtım
X8 fırçasız güç sistemi, 5~7 kg'lık bir yük taşıyabilen bir güç sistemidir.
rotor) tarımsal dronlar için.15,3 kg'a kadar itiş gücü sağlayabilir ve 30/35 mm ile eşleşebilir
karbon fiber tüp kolları.IPX7 standardına göre su geçirmez ve toz geçirmezdir ve
yağmur suyu, böcek ilaçları, tuz spreyi, kum, toz, çamur, kumlu toprak, yüksek sıcaklık ve darbe.Bilişim Teknoloji
FOC ESC & Motor sistemini optimize etmek ve yapmak için kullanılan algoritmayı da içerir.
sistem daha dengeli, açılışta kendini algılama, açılışta gibi çoklu koruma
anormal voltaj, aşırı akım ve motor kilitlenmesi ve gerçek zamanlı veri çıkışı işlevi.
Dikkat
• Dr'ınızı her zaman kalabalıktan, yüksek voltajlı elektrik hatlarından ve engellerden uzak tutun,
dronu ilgili güvenlik yönetmeliklerine uygun olarak
• Yüksek devirde dönen pervane ve motora asla yaklaşmayın, aksi takdirde yaralanabilirsiniz.
• Kullanmadan önce tüm parçaların iyi durumda olup olmadığını kontrol edin.Herhangi bir hasarlı parça varsa,
değiştirme için lütfen fabrikayla iletişime geçin.
• Parçaları bağlamak için herhangi bir vidanın gevşek olup olmadığını ve motorların yatay olup olmadığını önceden kontrol edin.
her uçuş.
• Eğer kullanmak isterseniz, X8 güç sistemi için kolun delik çapı 35 mm'dir.
30mm tüp, ardından tüp adaptörünü (ürün kutusuna dahildir) projelendirmeye takın.
önce motor yuvasındaki boruyu
• LED setinin ışık rengini değiştirebilirsiniz.Bu durumda, cihazı sökmeniz gerekir.
ışık kapağını kapatın ve DIP anahtarlarını buna göre kaydırın.
• Motoru temiz tutmak için her uçuştan sonra temiz su ile durulayabilirsiniz.
Güç Sisteminin Kurulumu
• Fabrikadan çıkmadan önce tüm güç sistemi montajı yapılmıştır, kullanıma hazırdır.
ve dönüş yönüne göre doğrudan tarımsal drone'nuza monte edebilirsiniz.
(CW/CCW) motor üzerinde işaretlenmiştir.
• Delik çapı (kolun) 35 mm'dir, 30 mm'lik boru kullanmak isterseniz boru
adaptör gerekecek.
• (Siyah/Kırmızı/Beyaz) üç renkli kablo, veri çıkışı yapmak ve ESC donanım yazılımını güncellemek içindir,
(Beyaz/Siyah) iki renkli kablo gaz kelebeği sinyal kablosudur ve sarı kablo RPM'dir
sinyal çıkış kablosu
• Veri sinyali kablosu, gaz kelebeği girişi, gaz kelebeği çıkışı, motor devri, giriş çıkışı vermek içindir.
akım, çıkış akımı, giriş voltajı, kapasitör sıcaklığı, MOS sıcaklığı vb.
• ESC'nin gaz kelebeği aralığı 1100~1940μs olarak sabitlenmiştir.
